Gruppo di produzione istantanea di acqua calda sanitaria (ACS) con regolazione elettronica, circolatori alta efficienza e controllo temperatura di ritorno del circuito primario. Funzione termostato.
| Applicazioni: su accumulatori inerziali o simili, connessi a circuiti ad energia solare termica, caldaie a legna, pellet, biomassa ecc. Garantisce la produzione di acqua calda sanitaria istantanea, evitando fenomeni di inquinamento batterico, tipo legionellosi ecc. dovute alla stagnazione dell’acqua riscaldata. |
 |
Controllo e comando della fonte di integrazione del serbatoio per mantenere la temperatura di stoccaggio minima necessaria. Controllo ottimale della temperatura di ritorno al serbatoio grazie al comando per valvola deviatrice (valvola opzionale).
Il dispositivo, tramite un’elettronica dedicata, modula la velocità del circolatore primario ad alta efficienza, da un minimo del 10% fino al 100%, in modo da garantire in ogni istante una temperatura precisa di utilizzo (es. 45°C). La variazione di portata richiesta viene letta istantaneamente da un sensore digitale che fornisce all’elettronica le informazioni di portata e temperatura, modulando conseguentemente la velocità del circolatore.
Due modelli disponibili, completamente premontati e precablati:Il dispositivo, tramite un’elettronica dedicata, modula la velocità del circolatore primario ad alta efficienza, da un minimo del 10% fino al 100%, in modo da garantire in ogni istante una temperatura precisa di utilizzo (es. 45°C). La variazione di portata richiesta viene letta istantaneamente da un sensore digitale che fornisce all’elettronica le informazioni di portata e temperatura, modulando conseguentemente la velocità del circolatore.
- 50 kW, con portata variabile da 1 a 20 l/min, per impianti di uso domestico;
- 100 kW, con portata variabile da 2 a 40 l/min, per piccole comunità;
- Circolatori Alta Efficienza e controllo temperatura di ritorno del circuito primario tramite una valvola deviatrice opzionale;
- Funzione termostato di integrazione del serbatoio: attiva la fonte di energia qualora la temperatura dell’accumulatore non sia soddisfatta secondo gli orari impostati;
- Sensor box esterni per collegare agevolmente le sonde e i relè esterni.
- Temperatura acqua calda prodotta: 45°C con temperatura di rete di 10°C. Risulta quindi una potenza di circa 98 kW alla portata di 40 l/min. La temperatura dell’ACS è comunque regolabile ogni singolo grado fino a 70°C;
- La temperatura minima richiesta in ingresso sullo scambiatore di calore è di 60°C per garantire le prestazioni dichiarate alla portata massima (con ?t termico di 35 K);
- Scambiatore a piastre saldobrasato in acciaio AISI 316 di grande superficie garantisce un importante scambio termico che consente il ritorno dell’acqua al puffer con una temperatura fino a 15°C. Questo favorisce una perfetta resa dell’apporto solare o pompa di calore;
- Disponibile con e senza pompa di ricircolo (funzionamento “a richiesta” o “con fasce orarie”; temperatura selezionabile a piacimento fino a 40°C).
- Circolatore del ramo di ricircolo (nei modelli che lo prevedono): disponibile modello asincrono oppure sincrono ad alta efficienza;
- Lo scambiatore può essere rimosso con facilità per eventuale manutenzione e/o pulizia;
- Precisa contabilizzazione dell’energia utilizzata grazie al sensore digitale (totale, annuale, mensile, settimanale e giornaliera);

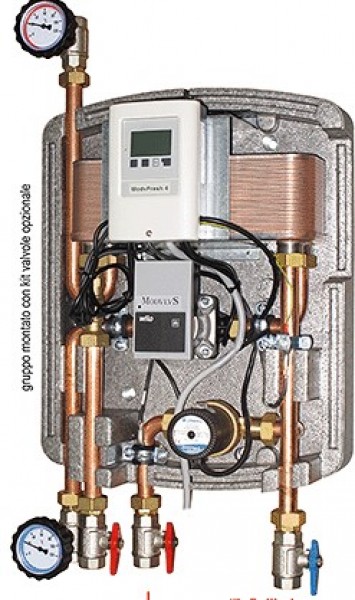

- Completamente isolato termicamente con guscio in PPE (398 x 500 x 207 mm). Una speciale piastra metallica posteriore fissa il gruppo all’isolamento e consente una facile installazione sia a parete che al puffer;
- Il gruppo viene fornito con estremità “a bocchettone” da 3/4” maschio.
Uno speciale kit di valvole a sfera, fornibile a richiesta (su ordinazione), completa l’installazione.
CAMPO D’IMPIEGO:
Per potenza massima di 100 kW e portata fino a 40 l/min.
Temperatura nominale di mandata del puffer: 60°C.
Temperatura nominale di ingresso dalla rete idrica: 10°C.
Temperatura di produzione ACS nominale 45°C, regolabile da 30°C a 70°C.
Temperatura linea di ricircolo regolabile da 10°C a 40°C.
Per potenza massima di 100 kW e portata fino a 40 l/min.
Temperatura nominale di mandata del puffer: 60°C.
Temperatura nominale di ingresso dalla rete idrica: 10°C.
Temperatura di produzione ACS nominale 45°C, regolabile da 30°C a 70°C.
Temperatura linea di ricircolo regolabile da 10°C a 40°C.
Varianti idrauliche ModvFresh 4
Produzione ACS
|
Produzione ACS con ricircolo
|
 |
Gli schemi preimpostati della centralina ModvFresh 4 possono essere ampliati in modo semplice e flessibile tramite 2 funzioni aggiuntive: riscaldamento aggiuntivo con funzione termostato e/o controllo della temperatura di ritorno al serbatoio tramite una valvola deviatrice opzionale. Per semplicità gli schemi sotto rappresentati riportano la variante con ricircolo attivo, ma evidentemente è possibile configurare gli stessi schemi senza ricircolo.
Produzione ACS con ricircolo e
funzione aggiuntiva termostato |
Produzione ACS con ricircolo e
controllo temperatura ritorno |
 funzione aggiuntiva termostato e controllo temperatura ritorno (*) |
